Una mezcla de UHPC debe estar homologada en función del comportamiento del elemento acabado, no por una etiqueta en un saco. Una alta resistencia a la compresión es valiosa, pero no indica a un ingeniero cómo soporta la tensión una junta tras la aparición de fisuras, si un panel delgado puede rellenarse sin huecos o si las propiedades especificadas se desarrollarán durante el curado in situ. Esas preguntas deben responderse antes de que una conexión de puente, una reparación o un componente arquitectónico entre en producción.
En Shandong Jianbang Chemical Fiber Co., Ltd., suministramos fibras de acero Ecocretefiber™ para sistemas de hormigón, incluidas opciones finas recubiertas de cobre para ensayos con hormigón de ultra alta resistencia (UHPC). Consideramos que la selección de fibras forma parte de un plan de homologación completo. Esta guía convierte los requisitos relativos a los materiales, la mezcla, la colocación, el curado y los ensayos en preguntas prácticas que el comprador, el fabricante y el ingeniero pueden resolver conjuntamente.
Empieza por definir los requisitos de rendimiento
El hormigón de rendimiento ultraalto es una familia de compuestos cementosos densos, no una fórmula fija. La ACI describe esta clase en función de unas prestaciones mecánicas y de durabilidad que superan a las del hormigón convencional, entre las que se incluyen una elevada resistencia a la compresión, una baja permeabilidad y una resistencia a la tracción sostenida tras la aparición de fisuras. El refuerzo con fibras suele ser fundamental para esa respuesta a la tracción. El Nota técnica ACI PRC-239.1-24 sobre el hormigón de ultra alta resistencia (UHPC) es un punto de partida útil para comprender la clase de materiales.

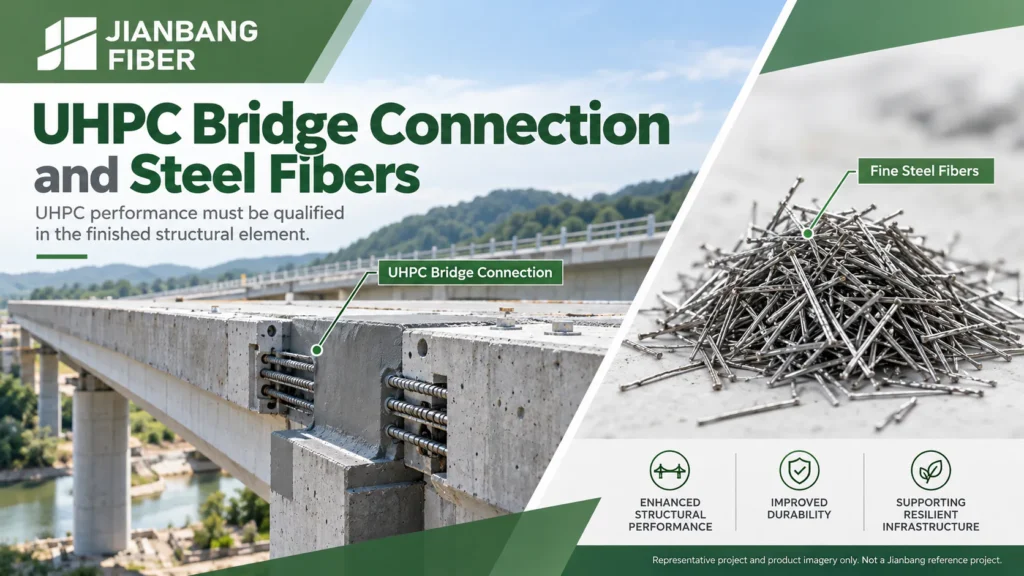

Una especificación debe indicar el uso previsto y el ensayo requerido en la edad de la obra correspondiente. Una junta de puente moldeada in situ, un panel de fachada prefabricado y una capa de reparación pueden requerir diferentes resistencias iniciales, comportamiento a la tracción, fluidez, resistencia a la exposición, calidad superficial y curado. Una simple cifra, como “UHPC por encima de 100 MPa”, no puede abarcar todas estas decisiones. En muchas aplicaciones en puentes, la respuesta a la tracción tras la primera fisura es el motivo por el que se elige el UHPC. Merece un criterio de aceptación cuantificado.
Las normas deben identificarse mediante su alcance real y su edición. Los activos de China GB/T 31387-2015 se titula Hormigón con polvo reactivo. No debe citarse como “GB/T 31387-2025” ni darse por sentado que se aplica a todos los productos de hormigón de ultra alta resistencia (UHPC). ASTM C1856/C1856M-24 Abarca la fabricación y ensayo de probetas representativas de hormigón de ultra alta resistencia (UHPC) dentro del ámbito de aplicación establecido. El ingeniero deberá indicar en los documentos contractuales el código de diseño aplicable, la norma de materiales, los procedimientos de ensayo y los valores de aceptación específicos del proyecto.
Seleccionar «Materiales» como sistema compatible
El UHPC debe gran parte de su rendimiento a una matriz cuidadosamente graduada con un bajo contenido de agua libre. El cemento, el árido fino, los materiales cementosos suplementarios, los rellenos, el reductor de agua y las fibras deben actuar de forma conjunta. El objetivo es obtener un material denso y manejable que pueda mezclarse de forma homogénea y colocarse en el elemento real. Una lista de especificaciones impresionantes de los componentes no garantiza que el sistema en su conjunto vaya a cumplir los objetivos de rendimiento del proyecto.
Aglutinantes y compactación de partículas
El cemento y los materiales complementarios actúan como aglutinantes. El humo de sílice y otros polvos finos pueden rellenar el espacio entre las partículas más grandes y modificar la hidratación y la trabajabilidad. La proporción óptima depende del cemento, la distribución granulométrica, los aditivos, el curado y el objetivo del ensayo. Algunos sistemas utilizan arena de cuarzo de granulometría fina y poco o ningún árido grueso convencional. Otros utilizan diferentes materiales locales. El Revisión de la FHWA sobre los puentes y las comunidades presenta una serie de formulaciones de hormigón de alta resistencia (UHPC) e investigaciones sobre ligantes y áridos alternativos.
No conviertas una composición de laboratorio en una norma según la cual cada lote deba contener un porcentaje fijo de humo de sílice o una fracción de arena concreta. Solicita al fabricante las calidades reales de los materiales, las correcciones por humedad, los controles de origen y las tolerancias aprobadas. Un cambio en el cemento, el humo de sílice, la arena o el relleno puede alterar la fluidez y la dispersión de las fibras, incluso cuando los pesos nominales se mantengan iguales.
Reductor de agua y equilibrio hídrico
En el hormigón de ultra alta resistencia (UHPC) son habituales las bajas relaciones agua-materiales cementosos. La FHWA describe sistemas de hormigonado in situ con relaciones inferiores a aproximadamente 0,25, pero un valor objetivo no constituye una fórmula universal. El balance hídrico debe tener en cuenta la humedad de los áridos y los aditivos líquidos. Un reductor de agua de amplio rango ayuda a conseguir una fluidez adecuada con un bajo contenido de agua. Su composición química y su dosificación deben ser compatibles con el ligante elegido y el intervalo de colocación.
Utilizar más reductor de agua no significa automáticamente que sea mejor. Una dosis incompatible o excesiva puede alterar el fraguado, la resistencia a la segregación y el tiempo disponible para el vertido. El fabricante debe comprobar la fluidez al finalizar la mezcla y de nuevo en el momento de la colocación. Documenta las condiciones ambientales y el tiempo transcurrido. Si la fluidez se sale del rango aprobado, ajústala mediante un procedimiento homologado en lugar de añadir agua sin registrar en la obra.

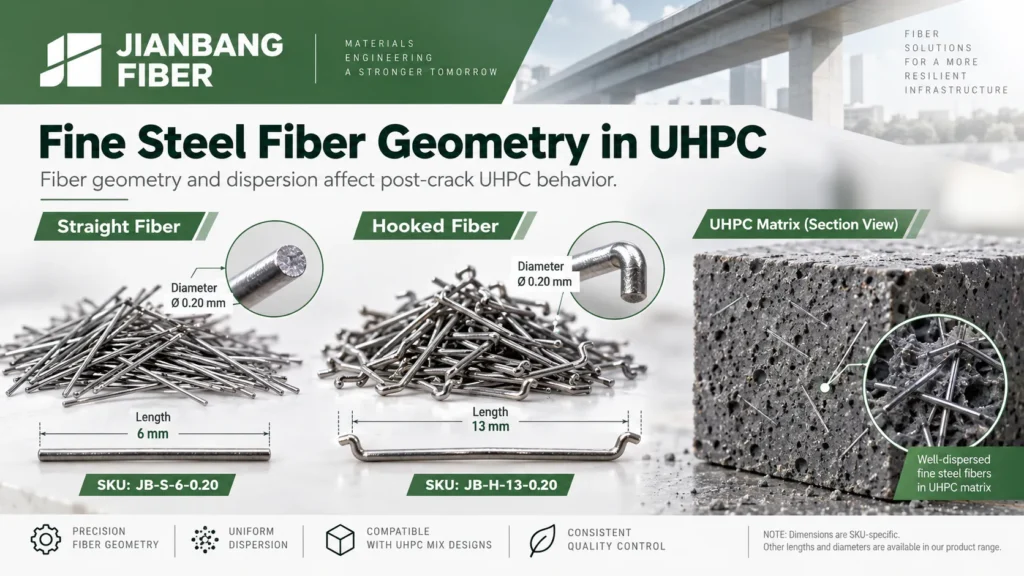

Geometría y calidad de las fibras de acero
Las finas fibras de acero presentes en muchos sistemas de hormigón de alta resistencia (UHPC) cubren las grietas y ayudan al compuesto a seguir resistiendo a la tracción tras la aparición de la primera grieta. Su diámetro, longitud, forma, resistencia, estado superficial y dosis influyen en la mezcla, la orientación, el desprendimiento y la respuesta final a la tracción. La fibra adecuada es aquella que cumple con los requisitos del elemento requisito compuesto comprobado con un manejo fiable en la producción.
Nuestro Fibra de acero con microrecubrimiento de cobre Ecocretefiber™ listas de páginas 10-20 mm longitudes, 0,10-0,30 mm diámetros y una resistencia a la tracción del producto por encima de 2.850 MPa para las opciones que figuran en la lista. Ofrece 1,0-2,01 TP3T por volumen A modo de rango orientativo para ensayos con UHPC o elementos de alto rendimiento, sujeto al diseño técnico. Confirma la referencia exacta y el certificado antes de utilizar esas cifras. La gama de productos que aparece en esta página no es una norma válida para todos los UHPC, y el resultado de la tracción de una sola fibra no equivale a la capacidad de tracción del elemento moldeado.
Cuando sea necesario definir las especificaciones de un material con fibras de acero, ASTM A820/A820M-22 puede ayudar a definir la clase y las propiedades de la fibra suministrada. El equipo de diseño debe homologar por separado el compuesto de hormigón de alta resistencia (UHPC). El recubrimiento de cobre puede ser una característica del producto, pero la durabilidad del elemento en su conjunto sigue dependiendo de la capa de protección, la matriz, la exposición y los detalles constructivos.
Control de la mezcla y la dispersión de las fibras
El UHPC suele requerir más energía y tiempo de mezcla que el hormigón convencional. Los polvos secos deben mezclarse de forma homogénea, el agua y los aditivos deben llegar a toda la mezcla, y esta debe pasar por su transición característica hasta convertirse en una pasta maleable. A continuación, las fibras se incorporan siguiendo una secuencia de alimentación probada, de modo que se separen en lugar de formar grumos. La capacidad de la mezcladora, la geometría de las palas, el tamaño del lote y el estado de las materias primas influyen en la duración de cada etapa.
Una regla fija de “cinco minutos” de mezcla o una secuencia de tres velocidades no puede servir para evaluar todos los equipos. Prueba la mezcladora real con un lote de tamaño representativo, registra la secuencia y los cambios de potencia o visuales cuando sea pertinente, y confirma que la mezcla sea uniforme. Una bolsa de polvo húmeda o una adición repentina de fibra pueden provocar grumos localizados. Una fibra más larga o un mayor volumen de fibra pueden reducir la fluidez; sin embargo, una dosis más alta solo resulta útil si la mezcla se puede colocar y mejora la respuesta a la tracción en las pruebas.
La dispersión y la orientación de las fibras también dependen de cómo se vierte el UHPC en el encofrado. El flujo desde un extremo de una junta larga puede alinear las fibras de forma diferente a como lo hace el relleno en múltiples puntos. Una muestra de laboratorio moldeada en una dirección diferente puede ofrecer una imagen engañosa del elemento acabado. Las investigaciones de la FHWA describen efectos sustanciales de la orientación sobre la respuesta a la flexión en algunas geometrías. La maqueta de homologación debe reflejar la forma real, la trayectoria del flujo, las dimensiones, el armado y el método de moldeo.
Un registro de lote útil incluye los números de lote de los materiales, las correcciones de agua, la dosis de aditivos, la secuencia de mezcla, la tasa de adición de fibra, el tamaño del lote, el tiempo de mezcla, el caudal de hormigón fresco, la temperatura y la hora de colocación. Estos registros permiten al fabricante analizar un ensayo fallido sin tener que adivinar qué variable ha variado.

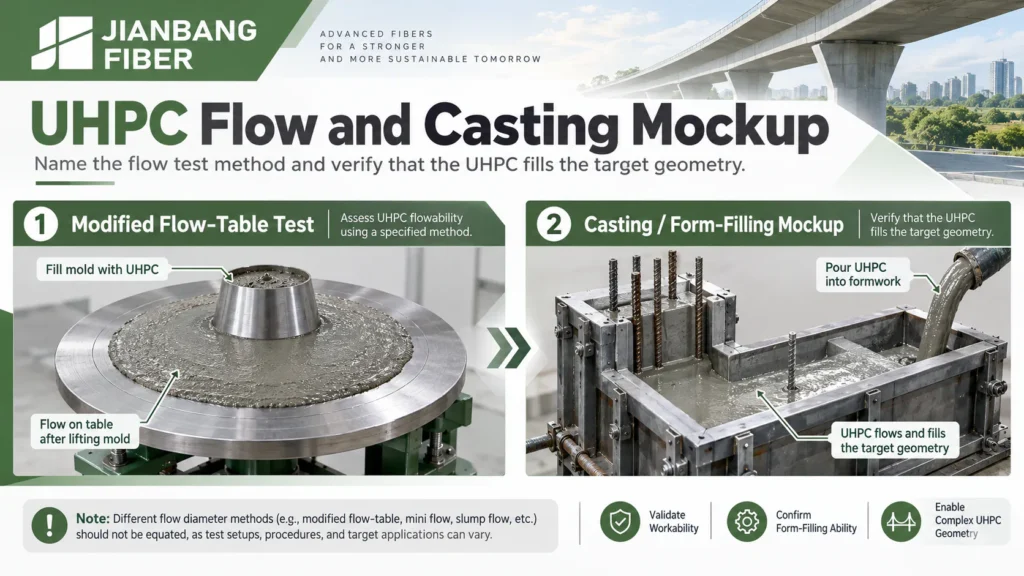

Medir el caudal de agua fresca con el método «Named»
El UHPC fresco debe fluir a través de detalles estrechos manteniendo las fibras en suspensión. El proyecto debe establecer un intervalo de fluidez y un método para medirlo. Algunos equipos de proyecto utilizan una medición tipo «slump-flow»; otros especifican el método de la mesa de fluidez modificado. Los diámetros que indican son no son intercambiables.
Por ejemplo, ASTM C1856/C1856M-24 establece un ámbito de aplicación para el hormigón de ultra alta resistencia (UHPC) con una resistencia a la compresión especificada de al menos 120 MPa, tamaño máximo nominal de los áridos inferior a 5 mm, y un 200-250 mm caudal medido mediante su procedimiento modificado de mesa de flujo. Ese es el ámbito de aplicación de esta práctica de ensayo, no un objetivo universal de flujo en estado fresco para todos los productos de hormigón de ultra alta resistencia (UHPC). No se debe comparar un “extensión de asentamiento de 600-800 mm” obtenido por separado con esa cifra sin comprobar el aparato y el método utilizados. Anote el nombre del ensayo y el rango aceptable juntos en la hoja de ensayo.
Las comprobaciones visuales siguen siendo importantes. El inspector debe prestar atención a la presencia de grumos de fibra, fugas de pasta, segregación, aire atrapado y cambios en el flujo durante el intervalo de colada previsto. El valor de «flujo fresco» por sí solo no basta para confirmar que las fibras sigan distribuidas o que una junta se rellene detrás de las barras.
Colocación, juntas y curado
El UHPC puede ser autocompactante en una mezcla homologada, pero sigue necesitando un encofrado hermético, una vía de ventilación despejada y una secuencia que permita el relleno completo del elemento. El encofrado debe resistir la presión del hormigón fresco y limitar las fugas de pasta. La superficie de una unión realizada in situ debe prepararse según las especificaciones del ingeniero, de modo que el nuevo material pueda adherirse al hormigón existente. Evite cualquier movimiento en una unión recién realizada hasta que alcance la resistencia de desmoldeo requerida.
La colocación influye en la orientación de las fibras, por lo que cambiar la dirección de vertido o utilizar una vibración interna no probada puede alterar el producto. El informe de la FHWA señala que Por lo general, no se recomienda la vibración interna. En el caso del UHPC reforzado con fibra, se puede considerar la aplicación de una vibración externa limitada para liberar el aire atrapado, siempre que forme parte del método homologado. Ninguna especificación de UHPC debe incluir un espesor de capa ni un tiempo de vibración universales. La maqueta debe demostrar la trayectoria prevista en las esquinas, las aberturas y las secciones delgadas.
El curado tiene dos funciones relacionadas: proteger la matriz de baja contenido de agua frente a la pérdida de humedad y mantener un historial de temperaturas que permita desarrollar las propiedades requeridas. El primer periodo, antes y justo después del fraguado, es especialmente sensible al secado. Algunas operaciones de prefabricación utilizan un tratamiento térmico o con vapor tras un tiempo de reposo inicial; muchas aplicaciones de hormigonado in situ utilizan un curado a temperatura ambiente homologado. El tratamiento térmico puede acelerar el desarrollo de las propiedades, pero su temperatura, la velocidad de aumento y la duración deben adaptarse al producto concreto y a la geometría del elemento. El Revisión de la FHWA sobre el curado del hormigón de ultra alta resistencia (UHPC) describe varias formas de curado, incluidas las opciones a temperatura ambiente.
Registre el inicio del curado, la protección contra la humedad, el perfil de temperatura y el momento en que se retira el encofrado o se realiza la carga. No debe utilizarse una probeta de laboratorio que haya recibido un tratamiento térmico diferente al de la junta instalada para afirmar que el elemento in situ ha alcanzado la misma resistencia.

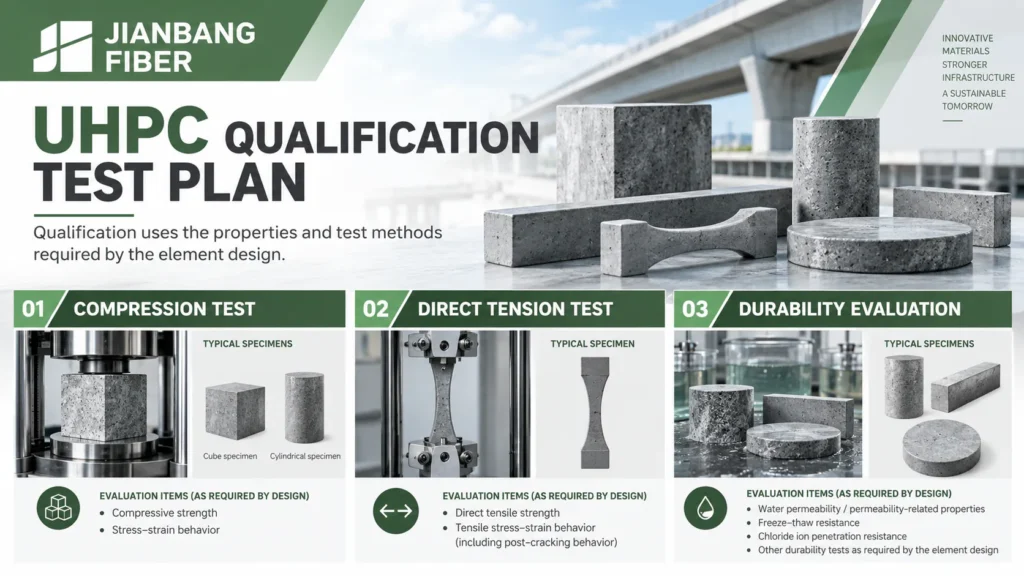

Comprueba las propiedades que controlan el diseño
Un plan de aceptación completo distingue entre nuevas propiedades, propiedades mecánicas, y durabilidad. En él se definen el muestreo, la geometría de la probeta, la orientación del molde, el curado, la edad, el número de ensayos y las normas de rechazo o de repetición de ensayos. Los valores requeridos dependen del diseño del ingeniero y de la clase de exposición. Una tabla de “mínimos genéricos para el UHPC” no sustituye a dicho plan.
| Requisito | Pregunta sobre el proyecto | Documentación que hay que solicitar |
| Trabajabilidad en fresco | ¿Puede la mezcla ocupar este elemento durante el periodo de colocación? | Método de caudal nominal, comprobaciones de tiempo, temperatura, segregación y dispersión de fibras |
| Resistencia a la compresión | ¿Cuándo se puede soltar, conectar o cargar el elemento? | Muestras representativas, historial de curado, edad especificada y umbral de aceptación |
| Respuesta a la tracción | ¿El material sigue siendo resistente tras agrietarse? | Método de tensión directa y criterios de respuesta relacionados con el diseño |
| Suministro de fibra | ¿El grado entregado es el que se ha especificado? | Dimensiones, tipo, dosis, trazabilidad del lote y certificado de materiales |
| Durabilidad | ¿Serán adecuados la matriz y los detalles para la exposición? | Ensayos de transporte, de congelación-descongelación u otros ensayos de exposición específicos del proyecto |
| Elemento terminado | ¿Coincide la geometría real con la del proyecto? | Registros sobre la preparación de juntas, el relleno, el recubrimiento, las tolerancias, el estado de la superficie y el curado |
ASTM C1856/C1856M-24 adapta la fabricación y ensayo de probetas para el hormigón de alta resistencia (UHPC). Si en el diseño estructural se utilizan las propiedades de tracción directa, AASHTO T 397 trata sobre los ensayos de tracción uniaxial del UHPC. Un método de viga a la flexión, como ASTM C1609/C1609M-24 Puede caracterizar el comportamiento de los compuestos reforzados con fibra cuando el proyecto así lo requiera, pero no se debe sustituir una propiedad de diseño de tensión directa por un valor de flexión sin que exista una relación aceptada.
La baja permeabilidad es una ventaja habitual del UHPC, pero no garantiza una entrada de cloruro nula, una carbonatación nula ni una vida útil fija de 100 o 200 años. La exposición, el estado de las grietas, las juntas, el curado y el método de ensayo son factores importantes. Indique el criterio de durabilidad y el método utilizado para demostrarlo. En el caso de las mezclas con fibras metálicas, compruebe también si un ensayo de transporte eléctrico es adecuado para la disposición concreta de las fibras antes de interpretar su resultado.
Lista de comprobación para el comprador de fibra de acero para hormigón de ultra alta resistencia (UHPC)
Antes de solicitar un presupuesto, envía al proveedor la aplicación y los objetivos de rendimiento. Indica si la fibra se va a utilizar en una unión de puente moldeada in situ, en un elemento prefabricado, en un recubrimiento, en un panel arquitectónico delgado o en una reparación. Facilita información sobre el sistema aglutinante, el tipo de mezcladora, el método de vertido previsto, el trazado de vertido, el plan de curado y los ensayos de tracción o flexión requeridos.
1. Identifica la fibra exacta. Acordar el tipo de material, la forma (recta o en gancho), la longitud, el diámetro, la relación de aspecto, la superficie y el embalaje.
2. Establece la dosis en función del volumen y la masa. Anota la densidad y la conversión. Un porcentaje en volumen no se puede convertir directamente en un porcentaje en masa.
3. Comprueba la compatibilidad. Realiza una prueba con la fibra, el ligante, el reductor de agua, la mezcladora y el encofrado que se vayan a utilizar. Observa la dispersión y la fluidez durante el intervalo de colocación.
4. Prueba el material compuesto. Utilice probetas representativas de hormigón de alta resistencia (UHPC) y el método del proyecto para los ensayos de compresión, tracción y durabilidad.
5. Cambios en el control. Incluye en el registro del lote de producción el tipo de fibra aprobado, la mezcla, el método de moldeo y el curado. Vuelve a validar cualquier cambio en los materiales o en el proceso cuando pueda afectar a la respuesta aceptada.
Ecocretefiber™ puede facilitar información actualizada sobre el tipo de microfibra de acero seleccionado y analizar las cantidades de prueba y el embalaje. Nuestra función consiste en ayudar al equipo de producción a comenzar con una fibra definida y trazable. El ingeniero y el fabricante establecen la mezcla y los valores de aceptación para el elemento concreto. Para obtener más información sobre el procedimiento práctico, consulte nuestro Guía sobre la mezcla, el vertido, el curado y las fibras de acero del UHPC.
Preguntas frecuentes
¿Todas las mezclas de hormigón con una resistencia superior a 100 MPa se consideran UHPC? No. El UHPC se evalúa como un sistema de materiales. La respuesta a la tracción, la durabilidad y las características específicas del proyecto son tan importantes como la resistencia a la compresión.
¿El UHPC siempre requiere un curado con vapor a 90 °C? No. Algunos productos y programas de prefabricados recurren al tratamiento térmico, mientras que el UHPC moldeado in situ puede ser apto para el curado a temperatura ambiente. Utiliza el régimen aprobado y muestras de ensayo curadas que lo representen.
¿La fibra de acero 2%, expresada en volumen, constituye una dosificación estándar? No. En algunas formulaciones puede tratarse de un nivel de prueba. La geometría de la fibra, el flujo, el objetivo de resistencia a la tracción y el método de producción determinan la dosis adecuada.
¿Puede un certificado de fibras sustituir al ensayo de tracción del UHPC? No. El certificado identifica la fibra suministrada. La respuesta estructural a la tracción corresponde al compuesto mezclado, moldeado y curado.
¿Puedo comparar dos proveedores basándome únicamente en el diámetro de fluidez? Solo si se han utilizado el mismo método de ensayo y las mismas condiciones especificadas. Es necesario tener en cuenta conjuntamente la fluidez, la distribución de las fibras, el intervalo de colocación y el comportamiento mecánico.
Validar el elemento y, a continuación, ampliar la producción

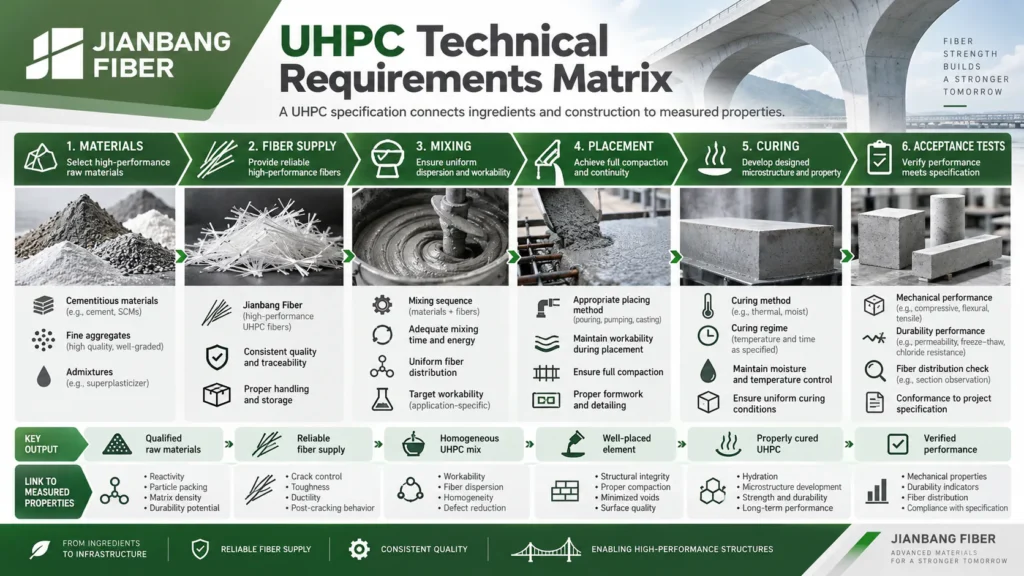

Los requisitos técnicos del UHPC funcionan mejor cuando se consideran como una cadena interrelacionada. La selección del material determina el empaquetamiento de las partículas y la trabajabilidad. El mezclado y el vertido determinan la dispersión y la orientación de las fibras. El curado determina el desarrollo de las propiedades. Los ensayos deben reflejar el elemento acabado y dar respuesta a las cuestiones de diseño que se plantea el ingeniero.
Shandong Jianbang puede respaldar esa cadena con un Ecocretefiber™: fibra de acero fina de grado para un ensayo concreto. Ponte en contacto con nuestro equipo junto con el plano del elemento, la respuesta objetivo, la composición propuesta y el plan de ensayo. Podemos ayudarle a seleccionar la opción de fibra adecuada y a preparar la documentación sobre la clase de producto para su homologación.
